Saiba mais sobre Grampo Pesado (Clips)
- Categoria:
- Grampos
Descrição do Produto:
O grampo pesado para cabos de aço é um acessório utilizado para confecção manual de extremidades de um cabo de aço, para aplicações como estaiamento e/ou amarrações. Confira a tabela técnica completa com dimensões. Solicite já seu orçamento.
Grampo Pesado (Clips) para cabos de aço é amplamente utilizado na confecção manual de extremidades dos cabos de aço ou nas operações de amarração de cargas.
Obs¹: Segundo a ABNT NBR 11900-4, a utilização do grampo pesado deve ser limitada a movimentações horizontais, cabos estáticos e para fixação da extremidade do cabo em equipamentos de elevação de carga.
Obs²: Grampo Tipo “U” não pode ser utilizado na confecção de lingas de cabo de aço.
Acabamento: corpo em aço maleável fundido, alça e porcas em aço 1020 e acabamento galvanização eletrolítica.
TABELA DE MEDIDAS E CARGAS:
| REF. | Ø (pol.) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | PESO UNIT. (kg) |
|---|---|---|---|---|---|---|---|---|---|
| GP-P-06 | 1/4" | 14,5 | 18,7 | 18,5 | 5,7 | 15 | 24 | 26,5 | 0,04 |
| GP-P-08 | 5/16" | 19 | 24 | 25 | 7,6 | 20 | 33,5 | 35 | 0,09 |
| GP-P-09 | 3/8" | 22,5 | 27,3 | 24,5 | 9,5 | 22 | 39,5 | 41 | 0,18 |
| GP-P-13 | 1/2" | 25,5 | 33 | 28,5 | 11,6 | 25 | 45,2 | 50 | 0,28 |
| GP-P-16 | 5/8" | 32 | 51 | 33 | 13,5 | 33 | 56,5 | 61,5 | 0,47 |
| GP-P-19 | 3/4" | 39 | 44,5 | 41 | 15,3 | 35 | 62,5 | 71 | 0,62 |
| GP-P-22 | 7/8" | 43 | 49,3 | 48 | 17,4 | 40 | 71 | 82 | 0,85 |
| GP-P-26 | 1" | 45,5 | 59,2 | 55 | 19,2 | 43,5 | 76 | 89,5 | 1,20 |
Acabamento: Galvanização Eletrolítica
Corpo em aço maleável fundido. Alça e porcas em aço 1020

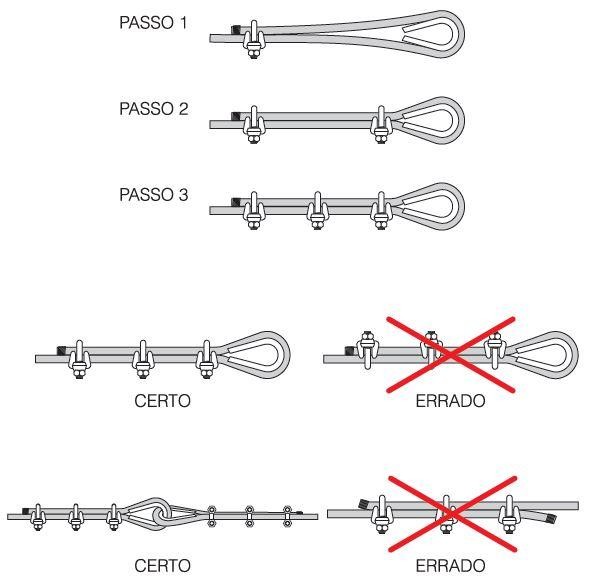

FIXAÇÃO CORRETA DOS GRAMPOS
Para a correta utilização dos grampos, as normas de montagem e construção das extremidades devem ser rigorosamente seguidas, conforme ilustrações abaixo:
